L'aimant

L'aimant facilite l'identification et la mesure de l'impulsion des particules en courbant leur trajectoire. De plus, il est utilisé comme structure principale de support pour tous les autres détecteurs. L'ensemble pèsera 12 000 tonnes et fournira un champ magnétique de 4 T à l'intérieur du solénoïde, soit $\sim 10^5$ fois le champ terrestre. Cet aimant (figure ) est constitué de plusieurs parties :

• un câble conducteur composite (de 12,48 mètres de longueur) enroulé sur 4 couches (2112 tours) parcourue par un courant de 20 kA;
• une structure constituée de 5 anneaux de 3 couches (culasses) en fer supportant les chambres à muons et canalisant le champ magnétique de retour de 1,8 T généré par la bobine;
• des systèmes auxiliaires (systèmes cryogéniques, d'alimentation ou de contrôle).

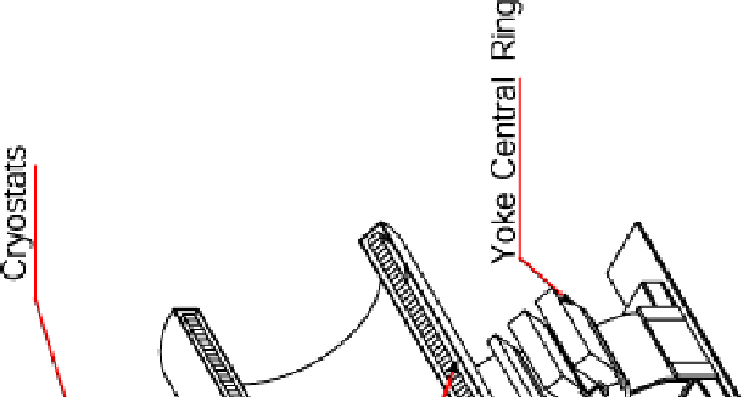

Figure: Le système d'aimant.

L'énergie stockée dans la bobine est de 2,7 GJ et si elle était libérée, elle serait assez importante pour faire fondre 18 tonnes d'or [MagnetTDR].
